В начале 2010-х только ленивый не слышал о блоках питания PANGU. Это был хит, топ за свои деньги, а всё потому, что китайский производитель умудрился совместить в своих БП приемлемую надёжность, достаточную функциональность и низкую цену. Естественно, расходились они, как горячие пирожки. Но, как часто бывает, со временем страсти поутихли, бренд исчез из России и вернулся только в конце 2021 года.

В моих руках блок питания Pangu S500 на 500 Вт. От своих предшественников он отличается существенно переработанной схемотехникой, что сказалось в том числе и на КПД — блок соответствует требованиям 80+. Что он из себя представляет и сможет ли хотя бы отчасти повторить успех 10-летней давности, постараюсь ответить в данном обзоре.


Упаковка, внешний вид и характеристики
Комплект поставки максимально простой. Собственно, в него входит только сам блок питания, запаянный в прозрачную плёнку, да кабель питания. Паспорт — в электронном виде, доступен для скачивания на странице товара. Возможно, такой минимализм и к лучшему — меньше мусора. Обычно коробка и вся «макулатура», за исключением чека и гарантийного талона, сразу же после распаковки отправляются в мусорное ведро. Вопрос с гарантией в e2e4 решается просто — достаточно принести блок в любой магазин и сообщить менеджеру номер заказа либо серийный номер девайса.

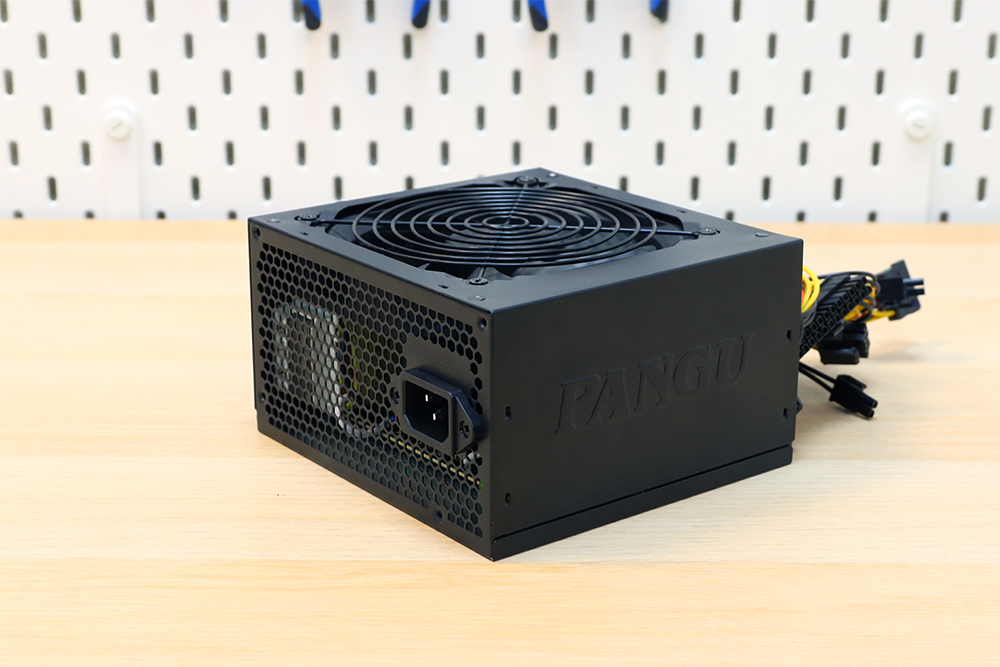

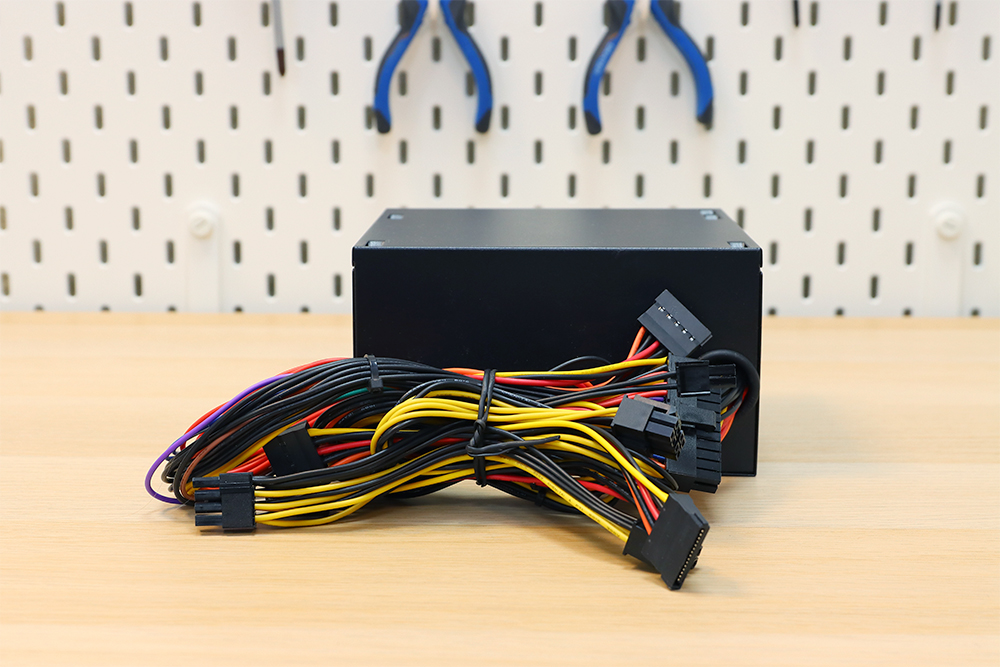

Внешне блок так же аскетичен, как и его комплектация. Чёрный корпус с наклейкой, да косы проводов.

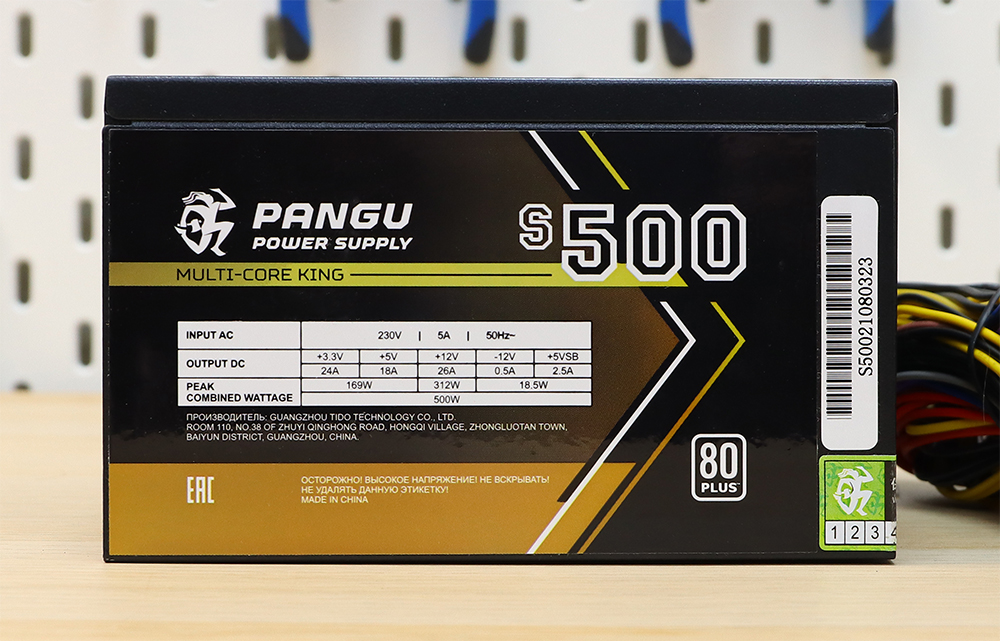

На наклейке изображён значок сертификата 80 plus, а значит, блок должен выдавать КПД не менее 80% при уровне нагрузке 20%, 50% и 100% относительно номинальной мощности БП.



В таблице характеристик производитель указал, что по 12-вольтовой линии блок выдаёт 26 А. Не самый высокий показатель, но бюджетным ПК редко требуется больше. К таким можно отнести, например, сборки со встроенным в процессор видеоядром (Celeron, Pentium или Core i3 c Intel HD graphics) или с дискретной видеокартой уровня Nvidia GTX 1050ti или AMD RX560. Для работы в офисных приложениях и даже для неспешного короткого видеомонтажа или работы с простыми 3D-моделями мощности БП PANGU S500 будет вполне достаточно.



Размеры блока питания соответствуют форм-фактору АТХ, он поместится в любой корпус данного формата.


Провода



Количество проводов минимально, но достаточно для ПК начального уровня:
  • 20+4 pin — 1 шт., для питания материнской платы (длина 40 см)
  • 4+4 pin CPU — 1 шт., для процессора (50 см)
  • 6+2-pin PCI-E — 2 шт., для видеокарты (40 см до первого разъёма и 50 см до второго)
  • 15-pin SATA — 4 шт., для SATA-накопителей
  • и 4-pin IDE (Molex) — 2 шт.

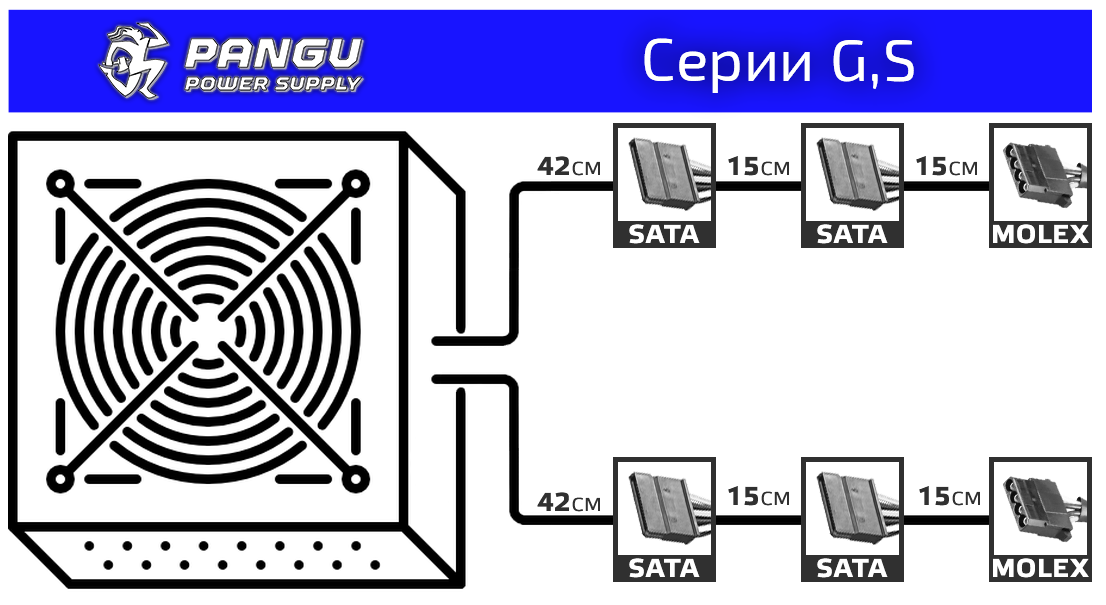

Конфигурация SATA- и Molex-кабелей изображена ниже.

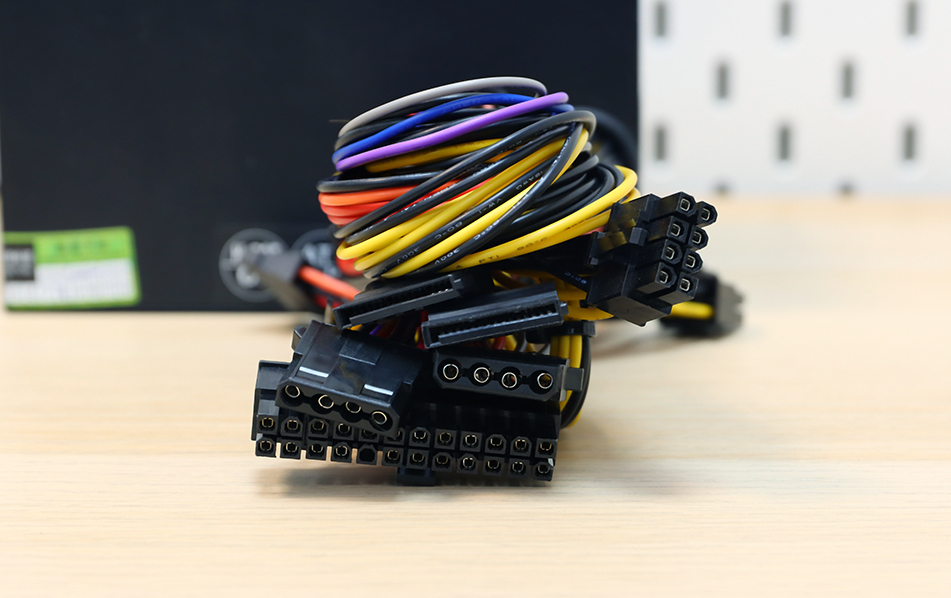

Пластик коннекторов ровный, без заусенцев и каких-либо видимых дефектов. Отметил этот момент, так как встречал коннекторы намного худшего качества и в более дорогих блоках питания. Коннекторы питания видеокарты разборные. Эта особенность может пригодиться, если у вас видеокарта c разъёмом питания 6-pin или 6+8 pin.



Длина проводов достаточна для mini- и midi- ATX-корпусов, которые чаще всего используют для офисных и домашних сборок.

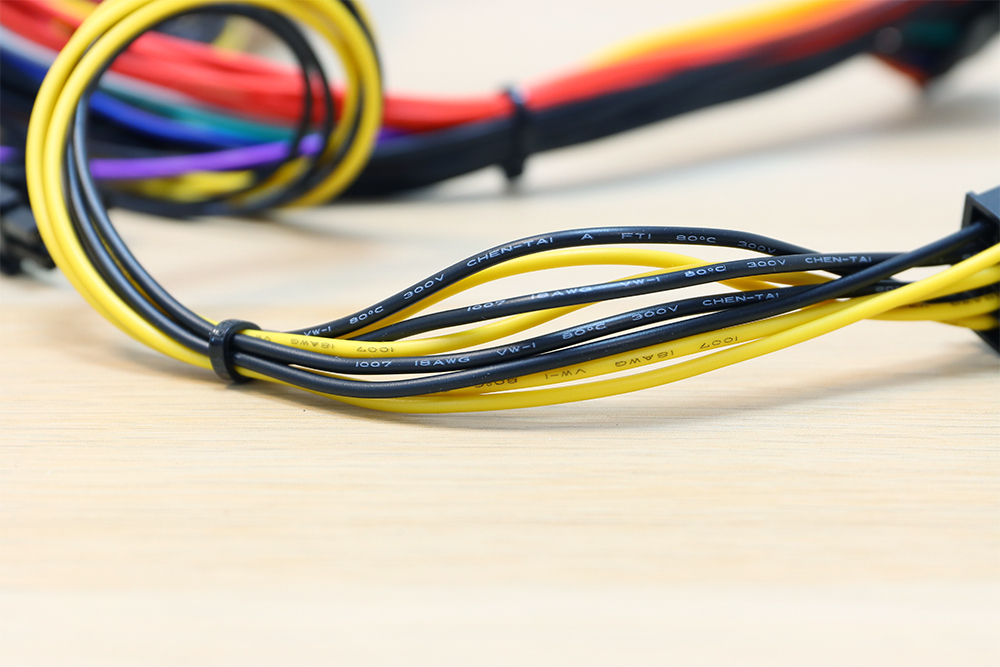

Что касается сечения проводов, то экономия коснулась и их — для некоторых проводников встречаются и 20AWG, и 22AWG. Если подходить формально, то в блоках питания мощностью свыше 300 Вт требуются провода 18AWG и толще, чтобы в пиковых нагрузках избежать просадок по 12- и 5-вольтовым линиям и нестабильности работы. С другой стороны, в офисных решениях пиковые нагрузки настолько редки, что риск возникновения подобных случаев минимален.




Система охлаждения

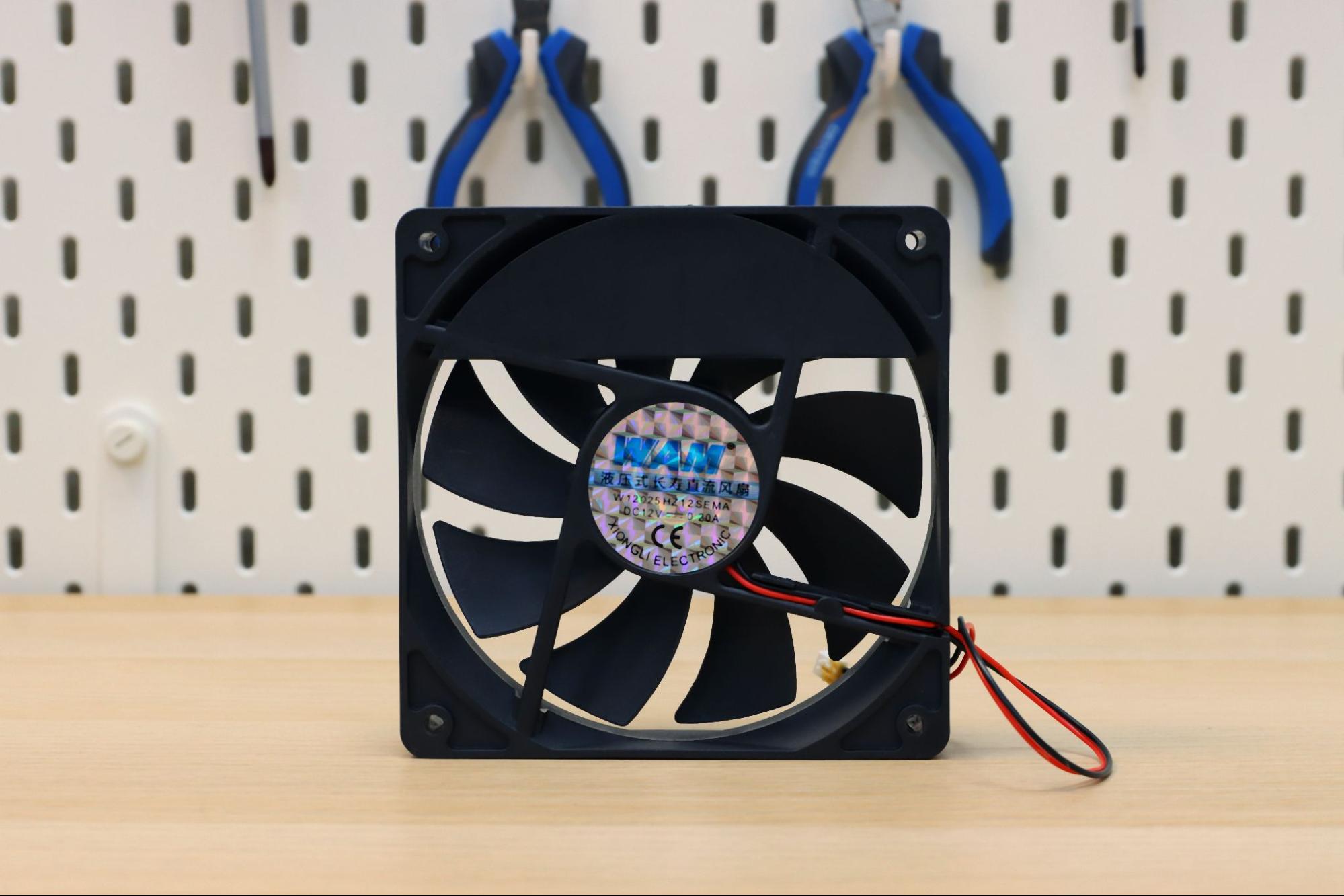

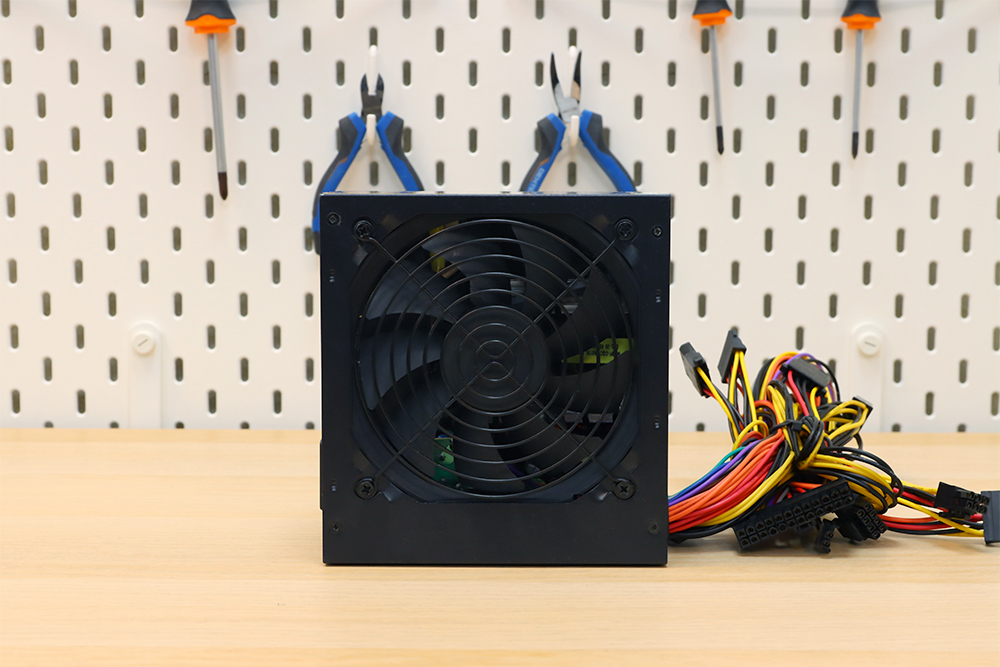

Для охлаждения элементов силовой электроники используется 120 мм вентилятор производства Xiongli Electronics. Аналогичный вентилятор стоит в БП e2e4 Gaming Evolution G500 и используется в продуктах более именитых брендов. Обороты регулируются в зависимости от нагрузки и температуры, что позволяет надеяться на тишину во время работы, хотя и под нагрузкой вентилятора практически не слышно.



Заслонка направляет воздух на компоненты, которые больше других нуждаются в охлаждении.


Разбор и анализ силовой электроники

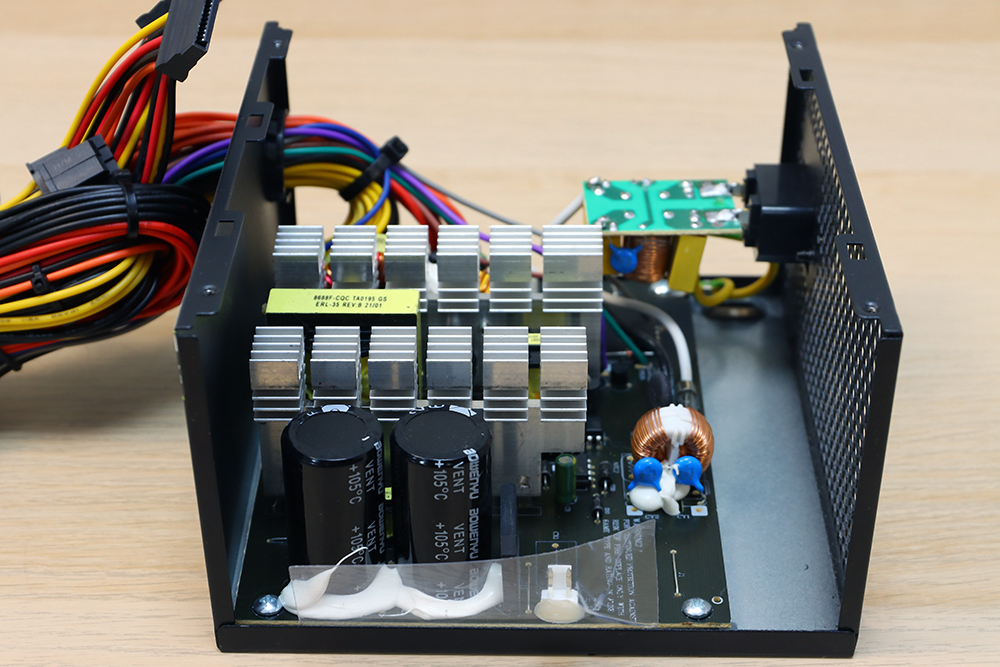

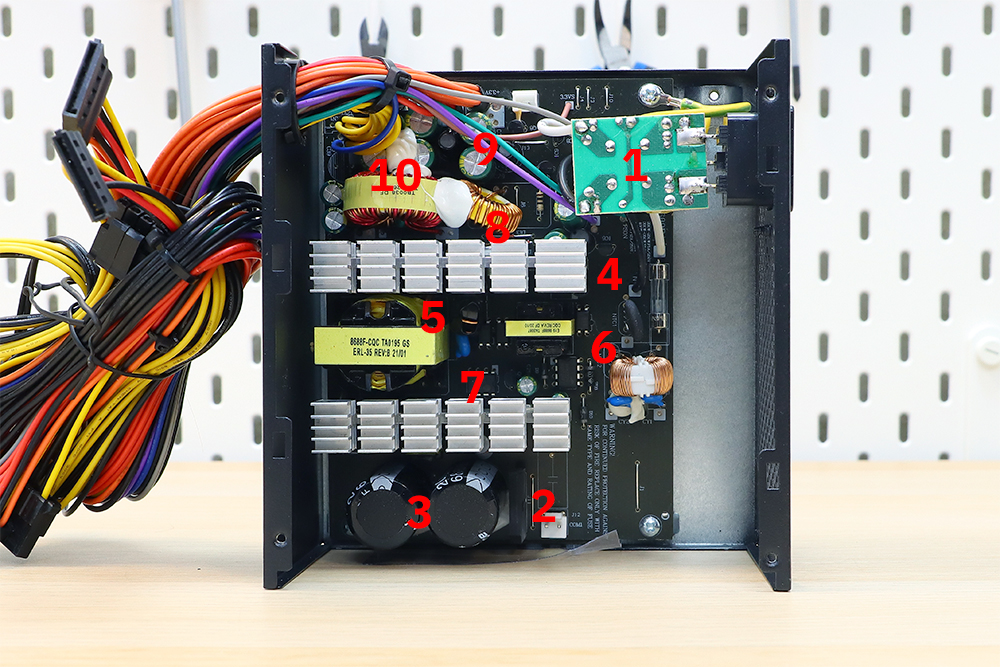

Удаляем пломбу, снимаем крышку и осматриваем внутренности блока питания:



  1. Входной фильтр.
  2. Диодный мост.
  3. Ёмкостный фильтр из 2 конденсаторов.
  4. Источник дежурного напряжения и трансформатор,
  5. Источник опорного напряжения и трансформатор.
  6. Оптопара.
  7. Транзистор источника дежурного напряжения + радиатор.
  8. Основной инвертор, радиатор и выпрямитель каналов 3.3 В, 5 В и 12 В.
  9. Конденсаторы фильтров 3.3 В, 5 В и 12 В каналов.
  10. Дроссель групповой стабилизации.

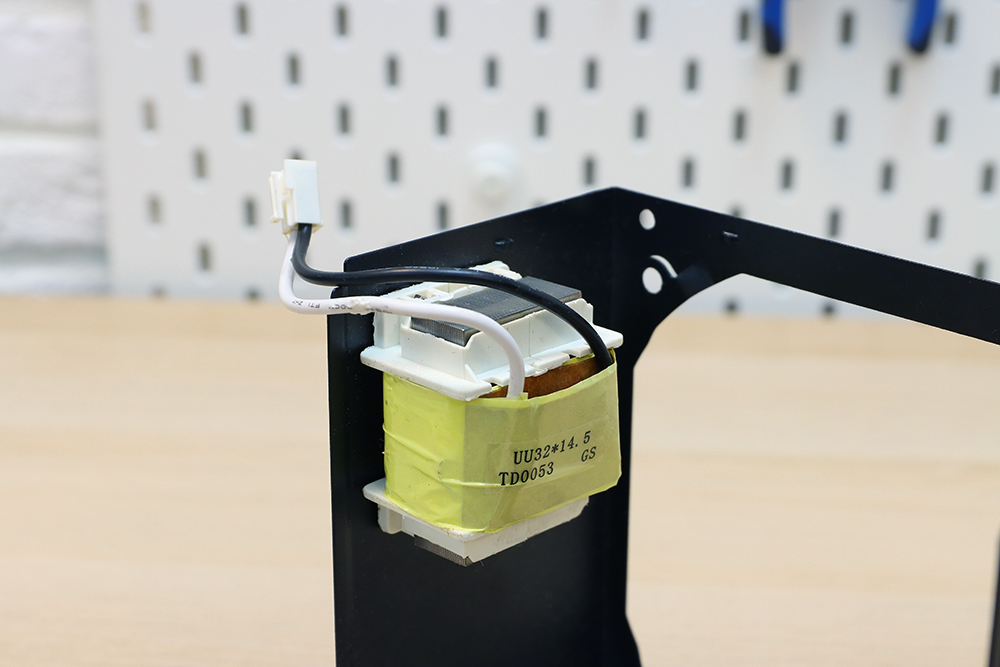

На внутренней стороне крышки БП закреплён увесистый трансформатор. Его наличие наряду с отсутствующей платой PFC говорит о реализованном пассивном PFC. Такое решение сглаживает импульсы тока, растягивая их во времени. Конечно, пассивный PFC хуже, чем активный, но лучше, чем вообще никакого.

Минус пассивного PFC — шумы и высокочастотные помехи/звуки при использовании наушников и колонок, но без него они были бы ещё более выражены. А ещё он создаёт дополнительную нагрузку на электроподводку, вызывая её нагрев. Если в офисе больше трёх компьютеров с БП с пассивным корректором мощности, то стоит заранее позаботиться о качестве проводки.

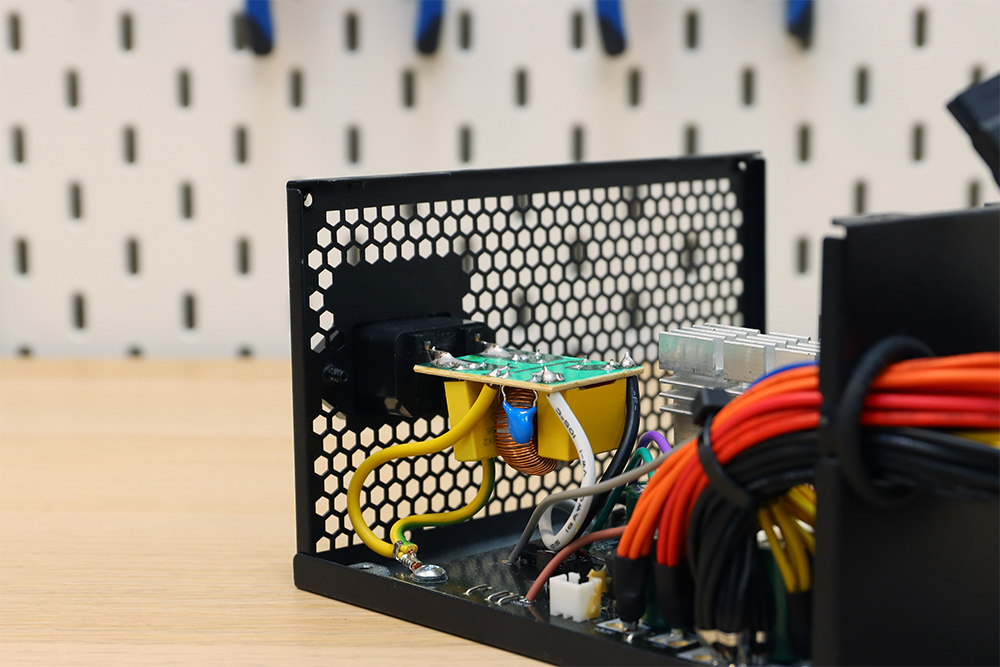

Входной фильтр припаян ко входному разъёму 220 В.

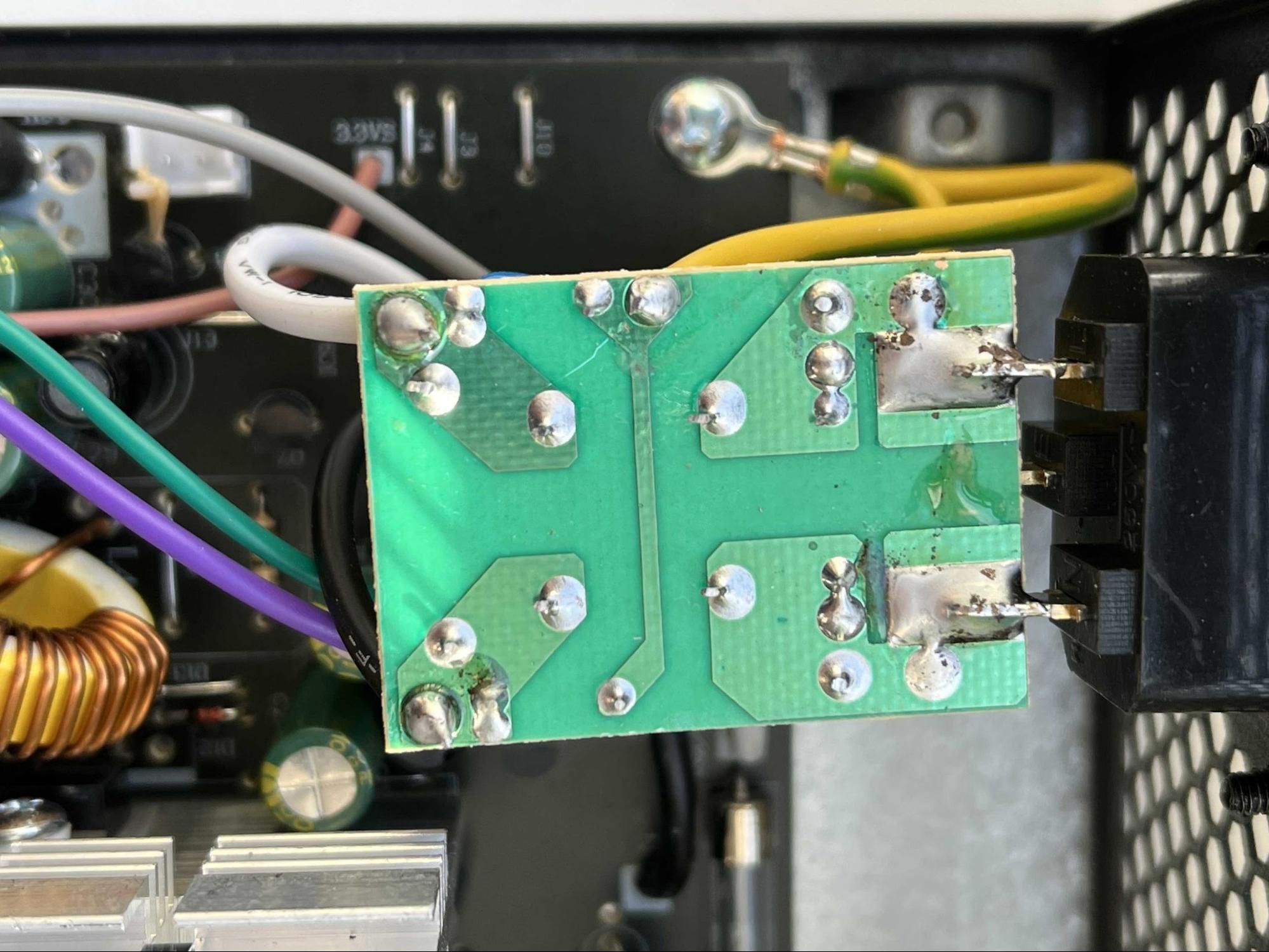

Плата распаяна аккуратно, но впечатление портят остатки флюса, который через несколько лет неизбежно начнёт разрушать припой. Надеюсь, что плохо отмытый флюс — скорее исключение, и мне просто достался такой неудачный образец.



Диодный мост один, без радиатора. Однако при такой мощности БП радиатор и не требуется. Разобрать маркировку, к сожалению, не удалось.



Пара конденсаторов ёмкостью 680 мкФ каждый, рассчитаны на напряжение 200 В и имеют температурный предел 105 градусов. Внушают доверие своими температурными показателями. Их производитель Aowenyo мне не известен, и Гуглу, похоже, тоже.



Вот, пожалуй, и всё, что касается ключевых элементов БП PANGU S500. Теперь самое интересное — тестирование.


Тест



Тестовый стенд

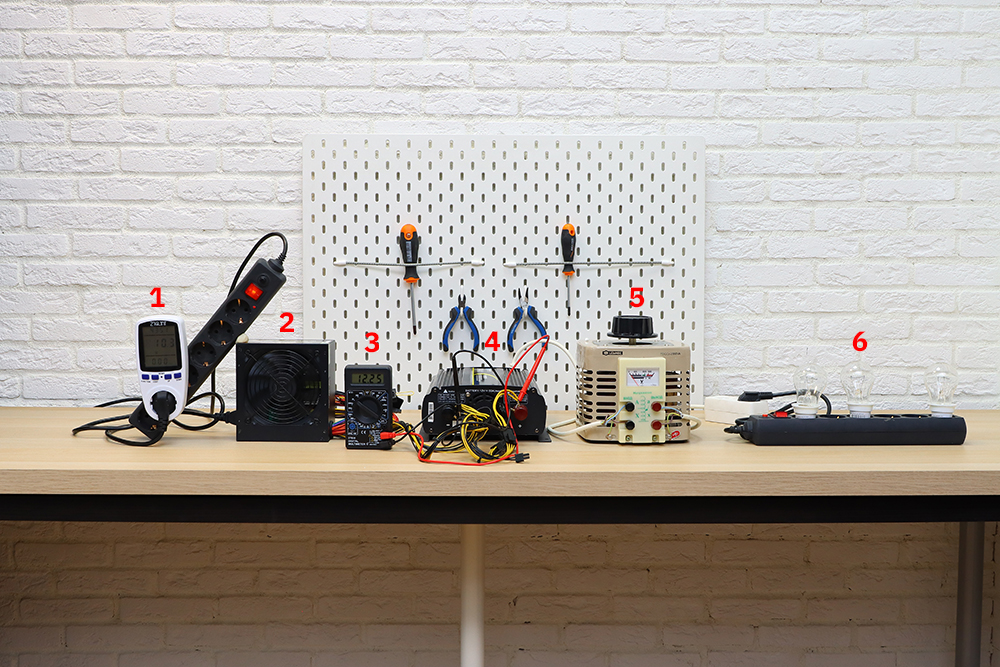

Для проверки нагрузочной способности БП собрали тестовый стенд:
  1. Ваттметр
  2. Блок питания Pangu S500
  3. Мультиметр
  4. Инвертор
  5. ЛАТР
  6. Нагрузка в виде 3 лампочек по 100W

Работает стенд следующим образом:
  • Ваттметр показывает сколько Ватт потребляет БП, то есть его нагрузку.
  • Мультиметр показывает напряжение по линии +12 В. Данная линия — самая нагруженная, так как питает процессор, видеокарту и другие, менее мощных потребителей. Если напряжение по данной будет выше или ниже стандарта ATX (12 В +-5%), то это может привезти к выходу устройств из строя.
  • Инвертор позволяет нагружать БП с помощью обычных ламп накаливания.
  • ЛАТР (лабораторный автотрансформатор) необходим для плавной регулировки нагрузки.


Без нагрузки
На фото выше видно, что напряжение по 12 В линии без нагрузки составляет 12.25 В. Потребление 10.3 Вт. Начинаем плавно повышать нагрузку с помощью ЛАТРа.

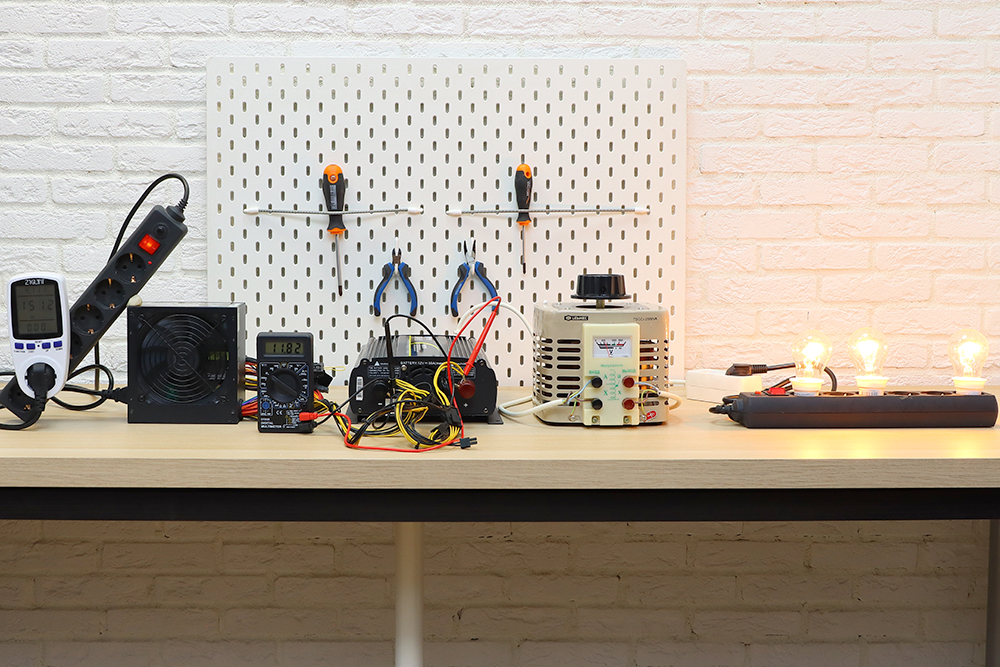

Нагрузка 100 Вт



При нагрузке 100 Вт напряжение — 11.85 В.


Нагрузка 150 Вт


При нагрузке 150 Вт напряжение — 11.82 В.


Нагрузка 200 Вт



При нагрузке 150 Вт напряжение — 11.68 В. С рабочими нагрузками БП справляется, теперь посмотрим как обстоят дела с предельной нагрузкой.

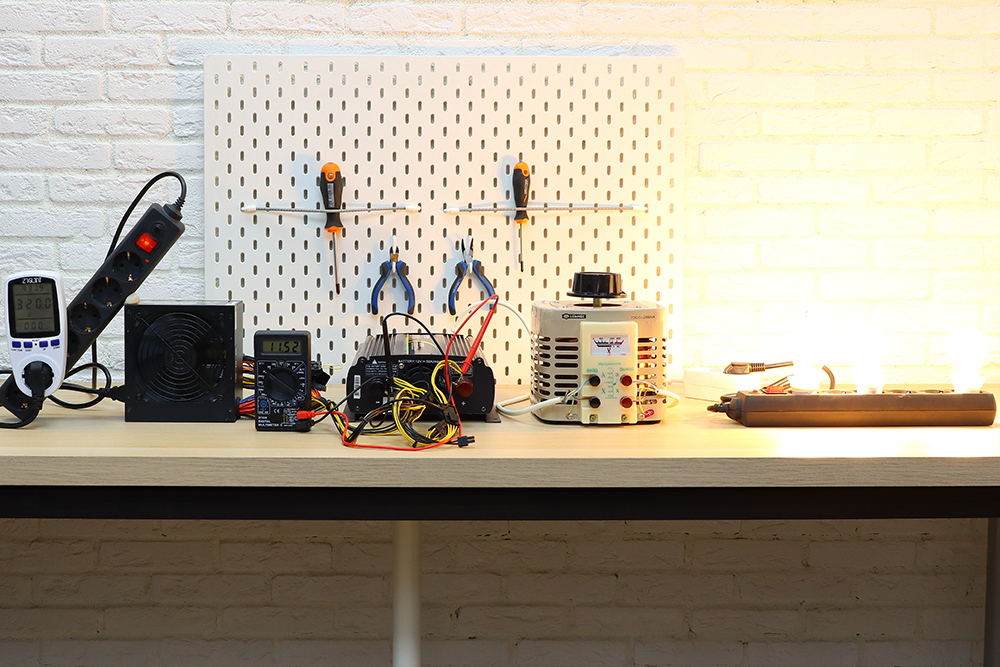

Нагрузка 320 Вт



Максимальное значение, которое удалось снять — 320 Вт, дальше срабатывает защита. Напряжение при такой нагрузке составило 11.52 В, что находится на границе допустимой стандартом ATX.


Выводы
Из плюсов блока питания можно отметить:
+ Доступную стоимость.
+ Добротную по характеристикам элементную база, популярное схемотехническое решение.
+ Наличие PFC. Да, он пассивный, но честный. И замечу, что далеко не каждый БП в этой ценовой категории имеет PPFC.
+ Нет бесполезных и удорожающих RGB-подсветки и прочей мишуры.
+ Тихий вентилятор, применяемый и в более именитых блоках питания.
+ Гарантия 2 года.

Минусы:
- Скромный комплект поставки.
- Провода с мелким сечением и тонкой изоляцией. При пиковых нагрузках из-за них возможен нагрев и просадка по 12-вольтовой линии.
- Плохо отмытый флюс на плате входного фильтра.

Своему успеху 10-летней давности блоки PANGU отчасти были обязаны своей честностью. Они не пытались казаться более дорогими, чем были на самом деле. Максимально простые, с честными, а не «кукурузными» ваттами, без лишних наворотов, они давали ровно то, что обещали. БП PANGU S500 из свежей линейки идёт по тому же пути.

Это честный бюджетный блок для офисных и домашних мультимедийных сборок начального уровня. За свою цену он предлагает достойную мощность, комплекс защит по питанию и пассивный корректор мощности. Гарантия производителя 2 года должна понравиться и корпоративному сегменту, и домашним пользователям.

Моё скромное мнение — в текущей экономической ситуации и ограничении поставок мировых брендов, блоки питания PANGU станут реальным выходом, когда требуется БП для ПК и бюджет жёстко ограничен.
