Можно ли собственными силами без специальных знаний организовать видеонаблюдение? Я скажу — можно, и в статье расскажу, что вам потребуется, чтобы собрать систему в своей квартире, в подъезде, на парковке, на даче или торговой точке.

Даже если установка видеонаблюдения своими руками вас не привлекает, и вы предпочитаете обратиться к профессионалам, статья также будет полезна. После её прочтения вы будете более осознанно подходить выбору и монтажу оборудования, разговаривать с проектировщиками и менеджерами на одном языке.



Оборудование для видеонаблюдения
В стандартный набор для видеонаблюдения входят:
  • Камеры — одна или несколько.
  • Видеорегистратор, если на объекте будет несколько камер.
  • Накопитель для записи и хранения видео (карта памяти, USB-флешка или жёсткий диск для видеорегистратора). Накопитель необязателен, если на объекте есть стабильный интернет — видео можно писать в «облако».

Все эти железки в избытке представлены на рынке, но чтобы знать что покупать, следует понимать, для чего вам видеонаблюдение. Из потребностей уже будут определяться и требования к «железу». Для начала разберём, какие существуют основные характеристики у техники для видеонаблюдения и разберём конкретные ситуации.


Камеры для видеонаблюдения
Я рекомендую смотреть в сторону цифровых IP-камер. Они компактнее, функциональнее и удобнее аналоговых моделей. IP-камеры передают сигнал в цифровом виде по Wi-Fi либо через сетевой Ethernet-кабель. Одна такая камера вполне может решить вопрос с наблюдением за машиноместом на придомовой парковке, лестничной площадкой или дачным домиком.

Основные параметры видеокамер.

  1. Разрешение. Чем выше разрешение (количество мегапикселей), тем более чёткое изображение будет на экране. Это важно, если вы хотите найти вредителя по лицу или госномеру автомобиля, а не просто увидеть, что кто-то пакостит.

Чем выше качество картинки, тем больше места будет занимать фото и видео. Для большинства задач 2 МП будет достаточно.


Сравнение снимков с разрешением 1 МП и 8 МП
Фото: https://yandex.ru/images/

  1. Угол обзора или фокусное расстояние. Чем меньше фокусное расстояние, тем шире угол обзора и больше элементов попадает в кадр, но при этом ухудшается чёткость изображения.



Фото: https://idom25.ru

Камеры с фокусным расстоянием 2.8 мм и 3.6 мм подойдут, если требуется широкий обзор (парковка, кабинет, комната).

Для наблюдения за узкими участками (коридор, лестница, тамбур) используются объективы от 6 мм и более.

e2e4e2e4

Сравнение объективов с фокусным расстоянием 2.8 мм, 6 мм, 12 мм
Фото: https://yandex.ru/images/


Если камера будет установлена в угол или на стену, то подойдет модель с нерегулируемым углом обзора. Если же камера устанавливается у окна или на открытом пространстве, то предпочтительнее модель с поворотным механизмом и обзором на 360°.

Существуют камеры с переменным фокусным расстоянием для гибкой настройки угла обзора, например, IP-камера EZ-IP IPC-B2B41P-ZS. Такие камеры обладают автоматической диафрагмой, которая делает видеосъемку более эффективной при изменении условий освещения.

  1. ИК-подсветка. Светодиодная подсветка позволяет камере видеть даже в полной темноте.



Изображение слева — без ИК-подсветки, справа — с подсветкой.
Фото: https://yandex.ru/images/

Важные характеристики видеокамер с ИК-подсветкой — дальность обнаружения и угол излучения подсветки. Они связаны между собой:
  • Малая дальность. Угол обзора ИК-подсветки максимальный, до 180°, но дальность не превышает 15 м.
  • Средняя дальность. Угол обзора 120−160°. Дальность — до 60 м.
  • Высокая дальность. Угол обзора минимальный, 20−60°. Дальность обзора может достигать нескольких сотен метров.

Логично, что «дальнобойные» модели (на 50 и более метров) целесообразно использовать для контроля больших пространств (складов, ангаров, периметров), а модели с меньшей дальностью, но большим углом обзора — для домов, офисов, магазинов.


Детальнее узнать о характеристиках видеокамер


  1. Поддержка PoE. Эта технология позволяет камере по одной «витой паре» передавать информацию и получать питание.


Схема подключения камеры через PoE к видеорегистратору.
Фото: yandex.ru/images/

  1. Тип корпуса и его степень защиты. Для разных условий работы они отличаются.



e2e4
e2e4

Купольный корпус
Камера с цилиндрическим корпусом
Видеокамера для установки на улице
Фото: yandex.ru/images

Камеры с купольным корпусом рекомендуется использовать на улице и в других местах, где возможен вандализм. Хулиганам будет нелегко повредить камеру округлой формы — купол из прочного пластика защищает объектив и электронную начинку камеры, не ухудшая качество картинки. Если требуется усиленная защита, то ищите в характеристиках камеры IK10, этот параметр обозначает антивандальное исполнение.

Конструкция позволяет установить камеру на потолке и стенах, там, где устройство сложнее сорвать или разбить.

Для помещений, где вероятность нанести камере ущерб ниже (офисы, магазины, жилые помещения) подойдёт цилиндрическая форма исполнения.

Камеры без какой-либо защиты от влаги и пыли имеет смысл использовать только в жилых помещениях, где регулярно проводится уборка.


«Уличные» камеры имеют чаще металлический герметичный корпус (гермокожух), со степенью защиты от пыли и влаги не менее IP65, а также могут иметь термокожух, который будет охлаждать камеру в жаркую погоду или подогревать в холодную.

  1. Запись: на карту памяти или в облачное хранилище. Минус карты памяти — её могут украсть либо выйти из строя, запись будет потеряна. Среди облачных хранилищ есть бесплатные китайские, но они не всегда работают стабильно. У платных хранилищ таких проблем нет, но за использование необходимо будет выложить от 200 рублей в месяц и более.

Если планируете использовать систему из нескольких камер, то понадобится ёмкий жёсткий диск (HDD).

  1. Режим сигнализации. Запись начинается при обнаружении движения. Одновременно камера может отправить уведомление о тревоге на мобильное приложение.

Данная функция удобна, когда большую часть времени в кадре ничего не происходит — меньше расходуется трафик, в более щадящем режиме работает накопитель, экономится место в облаке.

  1. Удалённое подключение к камере без регистратора. Позволяет видеть трансляцию с видеокамеры на экране компьютера, смартфона и планшета, а также просматривать архив записей. Всё это возможно, если на объекте круглосуточно есть стабильный интернет: вайфай или проводное соединение.

  1. Наличие микрофона и динамика. Позволяет не только наблюдать за происходящим, но также слышать что происходит в кадре и даже общаться через камеру.

  1. Шифрование. Даже если кто-то и перехватит видеосигнал, подменить картинку на другую не получится.




Видеорегистраторы

Видеорегистратор необходим для получения и хранения видео с нескольких камер. Со скольки именно, зависит от количества каналов регистратора. Чем больше камер, тем больше видеотрафик, поэтому регистраторы отличаются также количеством подключаемых жёстких дисков, разрешением записи и её скоростью.

Для системы на 4 камеры e2e4Для системы на 8 камер





Видеорегистратор EZ-IP EZ-NVR1B08
  • 4 канала ввода
  • Видеовыход: VGA, HDMI
  • Метод сжатия изображения: H.264
  • Максимальное разрешение видеокамер: 2Mp

  • 8 каналов ввода
  • Видеовыход: VGA, HDMI
  • Метод сжатия изображения: H.264+, H.265+
  • Максимальное разрешение видеокамер: 4Mp


Дополнительное оборудование: интернет, карты памяти, ИБП
Кроме видеокамер и видеорегистратора с жёстким диском вам может потребоваться следующее оборудование и расходные материалы:

  • Wi-Fi-маршрутизатор, если камера будет передавать данные по воздуху либо коммутатор и обжатый Ethernet-кабель, если планируется проводное подключение к сети Ethernet.
  • MicroSD-карта, если удалённый просмотр видео не требуется.

SD-карта должна быть рассчитана на высокую скорость записи данных и разрешение картинки.

Какой объём карты памяти для видеонаблюдения, покажу на примерах. Например, камера, снимающая в FullHD со скоростью 30 кадров/с записывает за сутки примерно 60 Гб. При HD-разрешении — объём трафика примерно вдвое меньше, порядка 30 Гб, а если вы планируете писать видео в 4К, то рассчитывайте на объём 120 Гб.

Соответственно, для HD-видео со сроком хранения 1 день потребуется карточка на 32 Гб, для FullHD — на 64 Гб, а для 4K — на 128 Гб.


e2e4

Карта памяти со скоростью записи UHS 1.
Фото: ichip.ru


Карта памяти со скоростью записи UHS 3.
Фото: ichip.ru

Для записи видео с разрешением HD и FullHD.
Для записи видео с разрешением QHD и 4K.

  • Источник бесперебойного питания. При внезапном отключении электричества он позволит камерам работать какое-то время.
Для видеонаблюдения подходят резервные блоки питания импульсного принципа действия, а также с двойным преобразованием.

Для вычисления времени работы от ИБП существует универсальная формула:

T [час] = C [А×час] ×V [В] × η / P [Вт],

где:
C — суммарная емкость АКБ ИБП в А×ч (есть в паспорте);
V — напряжение одного аккумулятора в Вольтах (есть в паспорте);
η — КПД инвертора ИБП (в расчёте примеров используется КПД = 0.8)
P — средняя мощность подключенной к ИБП установки в Вт.

Например, система из 4 камер, видеорегистратора, монитора и коммутатора потребляет примерно 65 Вт. Мощность ИБП для такой системы должна быть не менее 100 ВА.

Исходя из формулы выше, для продолжения работы на протяжении 2 часов понадобится ИБП с 13.6 Ач.


e2e4


ИБП Энергия Гарант 500 +
Аккумуляторная батарея Tesla Power

Для работы системы на 65 Вт в течение часа без сети
Для работы системы на 65 Вт более 7 часов без сети

При использовании ИБП все устройства системы (регистратор, монитор, коммутатор) подключаются к нему, а уже сам ИБП подключается к сети 220В.

Камеры подключаются по PoE к коммутатору, либо если они работают по Wi-Fi, то кабель питания камеры, как и у других устройств подключается к ИБП.

Ключевые характеристики разобрали, переходим к выбору оборудования для различных ситуаций.


Видеонаблюдение для личных целей

e2e4

Фото: yandex.ru/images

Для чего: круглосуточное наблюдение за машиной на парковке, лестничной площадкой. Видео поможет разобраться в ситуации и найти кто поцарапал машину или раскидал листовки по подъезду.

Место установки: на подоконнике, стене или потолке. Если поставить две таких камеры по разным углам, площадь обзора увеличится.

Рекомендуемое оборудование:


Камера подойдет для внутреннего и наружного наблюдения из дома. Если не хотите сверлить стену, её можно расположить, например, на подоконнике. Она проста в настройке и использовании, позволяет смотреть видео через приложение.

Особенности
  • Установка: помещение
  • Обзор: 360°, управляется через приложение
  • Связь: Wi-Fi/Ethernet
  • Запись на карту памяти: да
  • Дальность ИК-подсветки: 10 м
  • Фокусное расстояние: 3.6 мм
  • Разрешение камеры: 2 Мп
  • Разрешение видео: 2688×1520

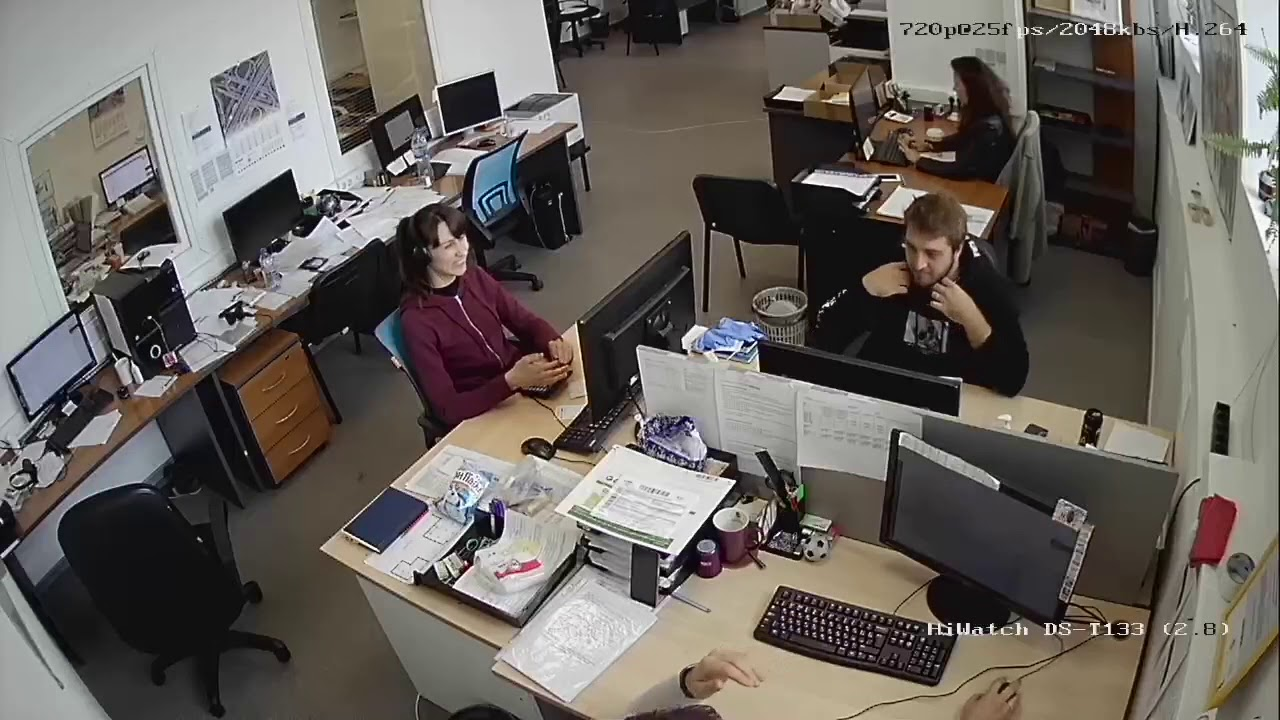

Видеонаблюдение для офиса



Фото: yandex.ru/images

Для чего: обеспечение безопасности в офисе, разбор спорных ситуаций, контроль за действиями сотрудников.

Место установки: в углах помещений — для лучшего обзора. Купольные камеры, как правило, устанавливаются на подвесной потолок. На фоне другого потолочного оборудования (пожарных датчиков, колонок систем речевого оповещения, вентиляционных дефлекторов и т.д.) они не выделяются и не привлекают к себе повышенного внимания.

Рекомендуемое оборудование:
e2e4e2e4
IP-камера EZ-IP IPC-D1B20
IP-камера EZ-IPC-D1B40P

Особенности
  • PoE-подключение
  • Антивандальный корпус
  • Дальность ИК-подсветки: 20 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67

Особенности
  • PoE-подключение
  • Антивандальный корпус
  • Дальность ИК-подсветки: 20 м
  • Фокусное расстояние: 3.6 мм
  • Разрешение камеры: 4 Мп
  • Защита: IP67

Особенности
  • PoE-подключение
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67


Видеонаблюдение в магазине, кафе, сервисе

e2e4

Фото: arecontvision.ru


Фото: vashtvmir.ru

Для чего: видеонаблюдение на входе будет фиксировать посетителей, в кассовых зонах поможет определить виновных в недостаче, на складе — контролировать соблюдение техники безопасности, предотвращать хищения.

Место установки: в углах помещений, чтобы камера захватила как можно большую область, над кассовыми зонами, у входов и выходов.

Рекомендуемое оборудование:

e2e4e2e4
IP-камера EZ-IP IPC-D1B20
IP-камера EZ-IP IPC-B1B20P
IP-камера EZ-IP IPC-D2B20P-ZS

Особенности

  • PoE-подключение
  • Антивандальный корпус
  • Дальность ИК-подсветки: 20 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67


Особенности

  • PoE-подключение
  • Частично металлический корпус
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67


Особенности

  • PoE-подключение
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: регулируемое, 2.8−12 мм
  • Разрешение камеры 2Мп
  • Защита: IP67


Видеонаблюдение для парковки


Фото: yandex.ru/images

Для чего: для контроля въезда-выезда, определить кто устроил на парковке ДТП и скрылся, для автоматического поднятия шлагбаума по госномеру.

Место установки: для наблюдения за парковкой самым оптимальным вариантом будет установка камеры на фасаде здания.

Рекомендуемое оборудование:




e2e4
e2e4


IP-камера EZ-IP IPC-B1B20P
IP-камера EZ-IP IPC-B2B41P-ZS
Особенности
  • Связь: Wi-Fi/Ethernet
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67

Особенности
  • PoE-подключение
  • Частично металлический корпус
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67

Особенности
  • PoE-подключение
  • Регулируемое фокусное расстояние: 2.8−12 мм
  • Дальность ИК-подсветки: 50 м
  • Разрешение камеры: 4 Мп
  • Защита: IP67

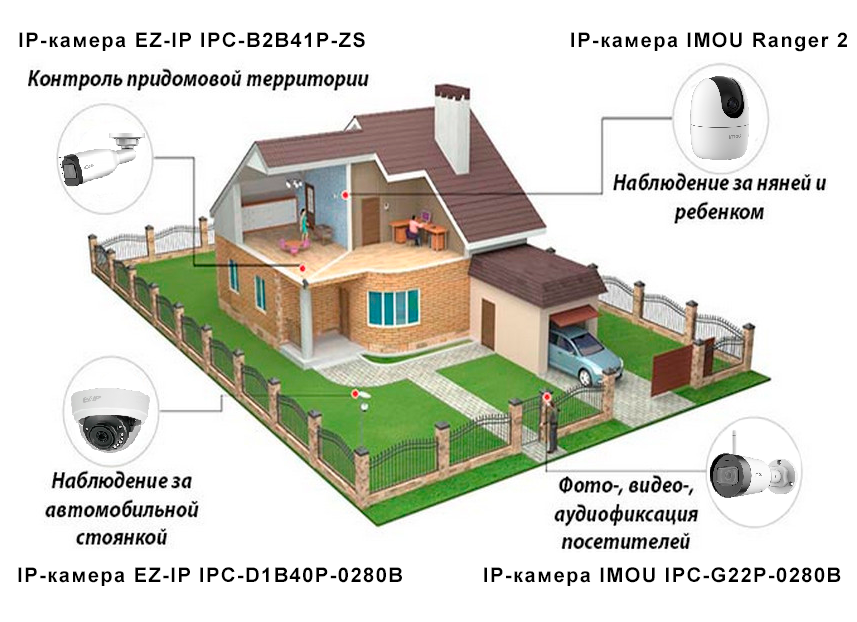

Видеонаблюдение для дома


Для чего: знать вернулись ли дети из школы, занимается ли няня ребёнком, видеть кто звонит в калитку или входную дверь, чем занимается домашний питомец в отсутствие хозяев дома.

Место установки: в помещениях, на фасаде, у ворот/калитки.

Рекомендуемое оборудование:

e2e4e2e4
IP-камера IMOU Dome Lite


IP-камера IMOU IPC-G22P-0280B
IP-камера IMOU Ranger 2
Особенности
  • Установка: помещение
  • Связь: Wi-Fi
  • Дальность ИК-подсветки: 20 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение: 2 Мп

Особенности
  • Установка: улица/помещение
  • Встроенный микрофон
  • Связь: Wi-Fi/Ethernet
  • Дальность ИК-подсветки: 30 м
  • Фокусное расстояние: 2.8 мм
  • Разрешение камеры: 2 Мп
  • Защита: IP67

Особенности
  • Установка: помещение
  • Обзор 360°
  • Встроенный микрофон и сирена
  • Связь: Wi-Fi/Ethernet
  • Дальность ИК-подсветки: 10 м
  • Фокусное расстояние: 3.6 мм
  • Разрешение: 2 Мп


Универсальная видеосистема до 8 камер
Для чего: система охраны крупного объекта

Место установки: камеры устанавливаются по периметру объекта на фасадах различных зданий и сооружений.

Рекомендуемые модели:

e2e4e2e4




IP-камера EZ-IP IPC-D1B40P-0360B


IP-камера EZ-IP IPC-B2B41P-ZS
Особенности
  • Установка: помещение
  • Разрешение видео: 2560×1440
  • PoE-подключение
  • Фокусное расстояние: 2.8 мм
  • Разрешение: 4 Мп
  • Дальность  ИК-подсветки: 20 м

Особенности
  • Установка: помещение
  • Разрешение видео: 2560×1440
  • PoE-подключение
  • Фокусное расстояние: 3.6 мм
  • Разрешение: 4Мп
  • Дальность ИК-подсветки: 20 м

Особенности
  • Установка: улица/помещение
  • Разрешение видео: 2688×1520
  • PoE-подключение
  • Регулируемое фокусное расстояние: 2.8−12 мм
  • Дальность ИК-подсветки: 50 м
  • Защита: IP67


Советы и лайфхаки
  • Чтобы на накопитель поместилось больше видеозаписей, можно уменьшить количество кадров. Например, если камера пишет с частотой 30 кадров в секунду, то можно уменьшить этот показатель до 15 кадров. Картинка будет по-прежнему достаточно плавной, но видеоданных поместится вдвое больше.
  • Особое внимание при выборе камер и их размещению стоит уделить углу обзора, чтобы исключить наличие «слепых зон» на контролируемом объекте.
  • Правильное расположение камер очень важно, от него зависит эффективность системы видеонаблюдения. Чётко представляя, что именно подлежит защите, можно установить в некоторых точках муляжи камер. Реальные устройства при этом могут быть замаскированы, что затруднит злоумышленникам анализ объекта.
  • Видеокамеры не рекомендуется устанавливать на металлические поверхности (профлист, сайдинг, швеллер, уголок и т.п) т.к. корпус камеры соединен с минусом питания и любой случайный электрический потенциал с металлической поверхности способен привести камеру в неработоспособное состояние, либо к проблемам в ее работе. Также не рекомендуется устанавливать камеру рядом с источником высокого уровня электромагнитного излучения (электрощитовая, сервер, воздушная ЛЭП) чтобы предотвратить появление случайных помех.
  • Перед покупкой и установкой видеонаблюдения советую прочитать Федеральный закон от 27.07.2006 г за № 152-ФЗ «О защите персональных данных» (предупреждён, значит вооружён).


Вывод
Даже самая простая система видеонаблюдения позволит вам жить спокойнее. Камера беспристрастно зафиксирует действия нарушителей, позволит опознать их по лицам и госномеру автомобиля, иначе говоря, соберёт всю доказательную базу.

Даже если вам некого опасаться, видеонаблюдение также будет полезно. Вы будете точно знать, что ваш ребёнок пришёл домой из школы, а с пожилым родственником всё в порядке. С помощью приложения на смартфоне вы сможете наблюдать за происходящим в офисе, в доме и на парковке из любой точки мира — достаточно, чтобы работал интернет.

Надеюсь, прочитанное внесло ясность, какое оборудование потребуется для ваших задач. Осталось выполнить монтаж оборудования, подключить и настроить систему. Сделать это можно самостоятельно или доверить профессионалам — проектно-монтажным организациям.


Алексей Сумин
Инженер очУмелые Руки
Более 20 лет в сфере строительства, эксплуатации и обслуживания жилой и нежилой недвижимости
