Обзор и тест APC SurgeArrest PM6U-RS

Десять лет прошло с момента поглощения американской компании APC французской электромашиностроительной корпорацией Schneider Electric. Торговая марка была сохранена, но преобразована в APC by Schneider Electric. Что собой представляет продукция APC на данный момент мы попробуем выяснить, взяв на тест сетевой фильтр APC SurgeArrest PM6U-RS.

Как обычно, знакомство начинаем с упаковки. На ней содержится вся необходимая информация на русском языке. Достаточно изучить ее в течение 5 минут, и вы без помощи продавца-консультанта будете иметь представление о возможностях и назначении данного фильтра.

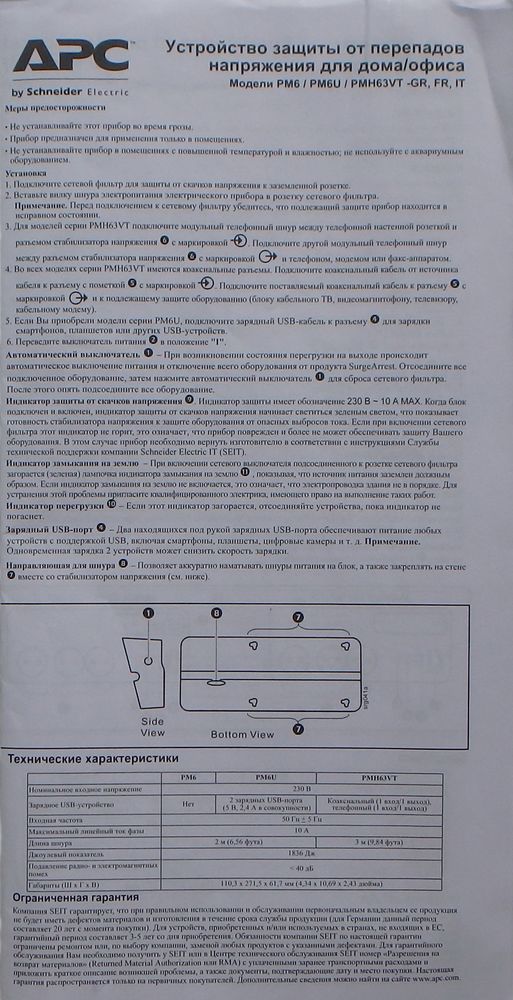

После распаковки перед нами оказывается сетевой фильтр и инструкция на нескольких языках, включая русский.

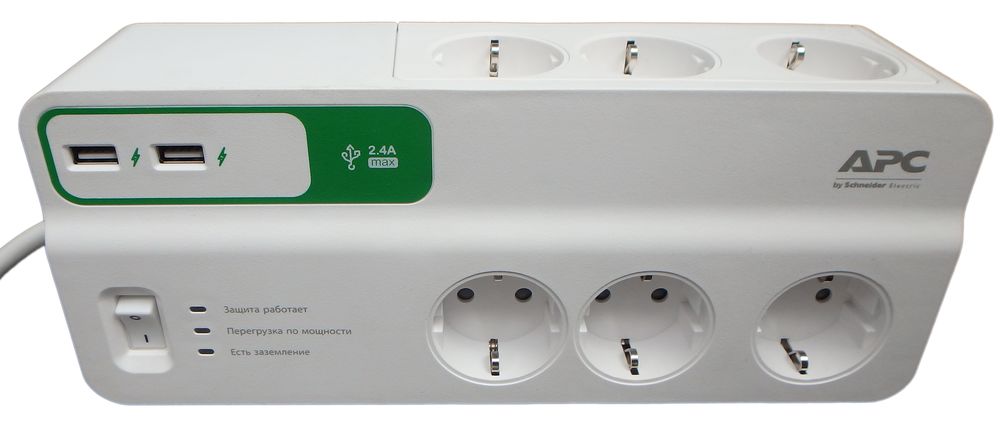

Корпус PM6U-RS выполнен из белоснежно-матового пластика, устойчивого к появлению царапин. Пыль на нем практически незаметна. Розетки имеют защитные шторки, что положительным образом сказывается на безопасности, если к фильтру имеют доступ дети.

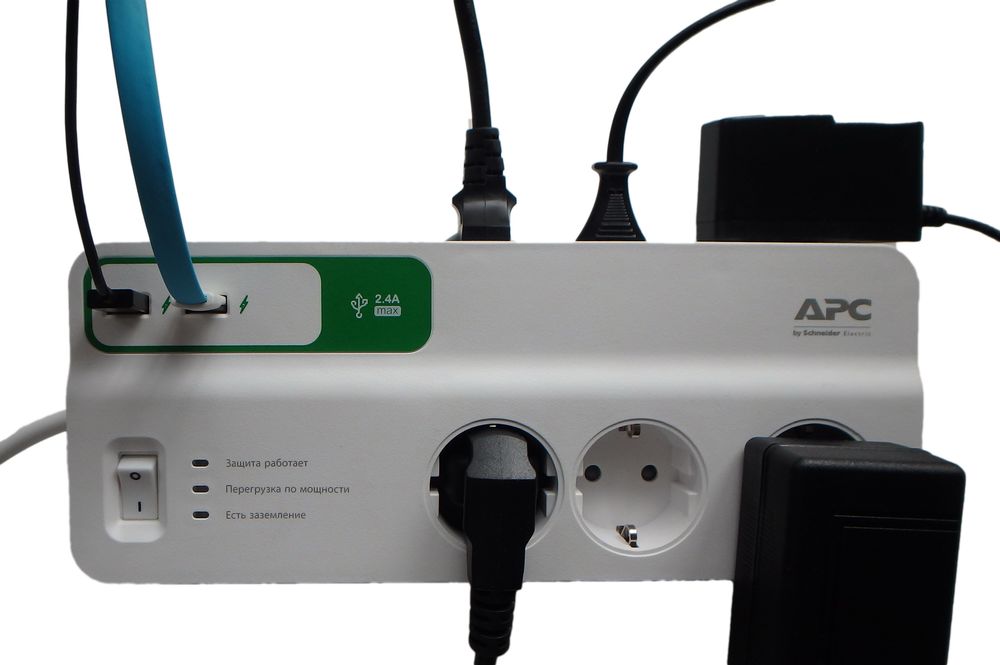

Розетки не только расположены под разным углом, но и имеют разное расстояние между собой, что позволяет без проблем подключать большие блоки питания.

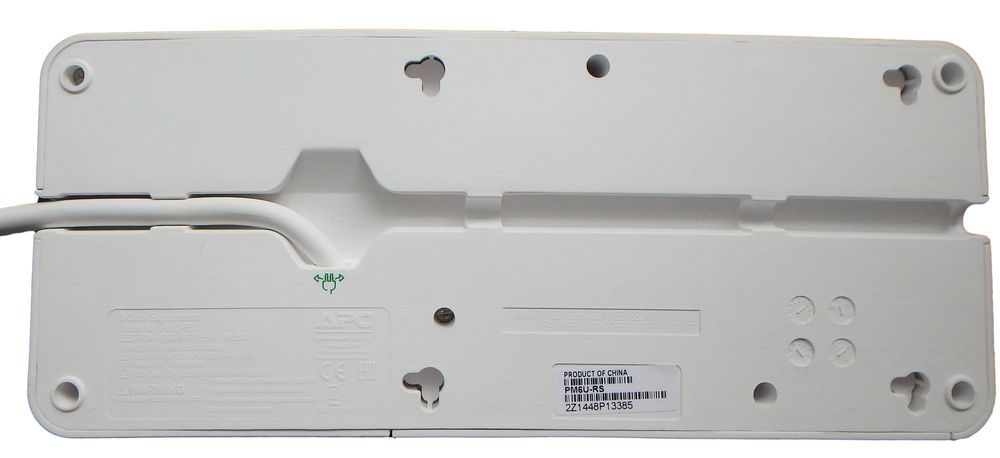

Для удобства размещения PM6U-RS предусматривает не только напольную, но и настенную установку, а также возможность изменения направления выхода кабеля.

На левом торце находится кнопка сброса автомата защиты. После возникновения нештатной ситуации и устранения ее причин, достаточно нажать кнопку и фильтр снова готов к работе.

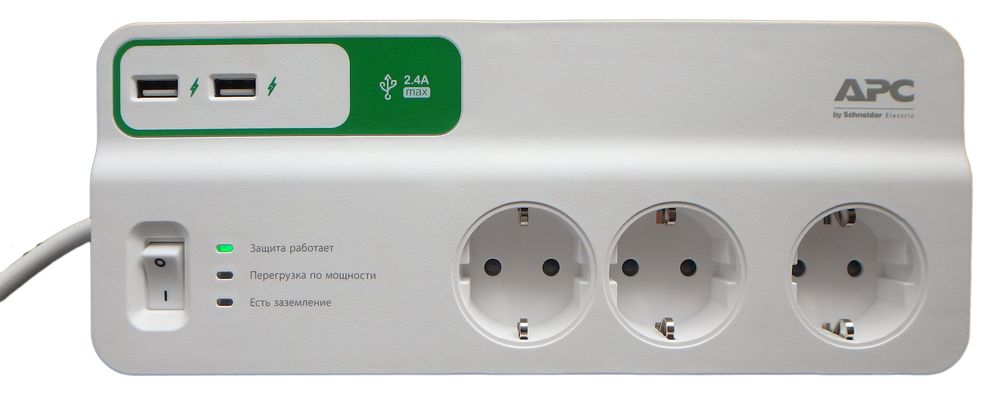

На передней панели находятся индикатор исправности защиты, индикатор заземления и индикатор перегрузки, в случае срабатывания которого необходимо отключить лишнюю нагрузку.

Для защиты от случайного нажатия кнопка включения утоплена в корпус.

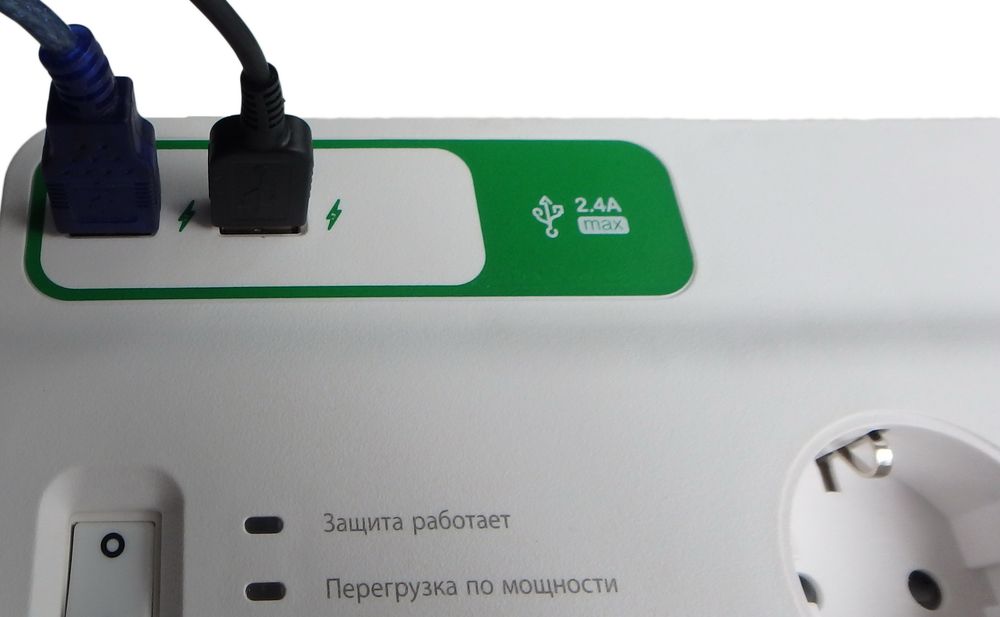

Два USB-порта, находящихся на передней панели, также обеспечивают защиту подключенных к ним устройств.

Технические характеристики PM6U-RS:
Номинальное входное напряжение - 230В
Время реакции - 1 нс
Суммарная мощность нагрузки - 2.3 кВт
Максимальный ток нагрузки - 10А
Максимальный ток помехи, поглощаемый ограничителем - 24 кА
Кол-во выходных розеток - 6 розеток евростандарт с заземлением
Порты USB - 2 порта USB; максимальная суммарная сила тока 2.4А
Максимальная энергия входного импульсного воздействия - 1836 Дж
Степень подавления высокочастотных помех - 40 дБ
Предохранители - термопрерыватель
Размеры (ширина x высота x глубина) - 272 x 62 x 110 мм
Вес - 0.69 кг
Отличительной особенностью PM6U-RS является наличие USB-портов, им мы и уделим особое внимание.

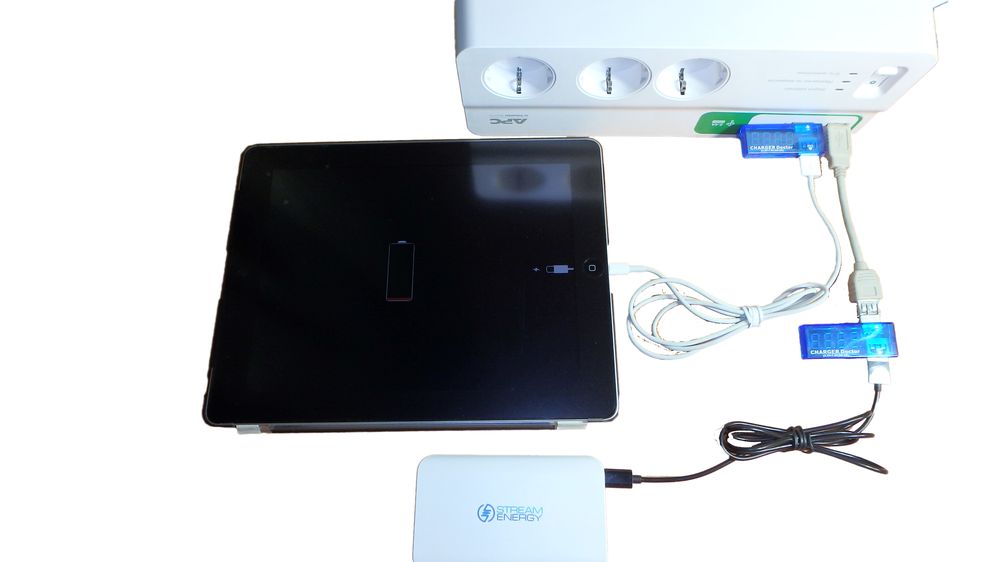

В качестве теста мы поставим на зарядку устройства и измерим ток заряда, а также напряжение, выдаваемое USB-портами PM6U-RS. Для этого мы воспользуемся планшетом Apple iPad 4 (11560 mAh) и внешним аккумулятором Stream Energy VP 034 (7800 mAh). Измерения будем проводить с помощью двух тестеров USB Charger Doctor. Пределы измеряемого напряжения - 3.5В - 7.0В, тока до 3А.

Перед проведением измерений Apple iPad 4 и Stream Energy VP 034 полностью разряжались.

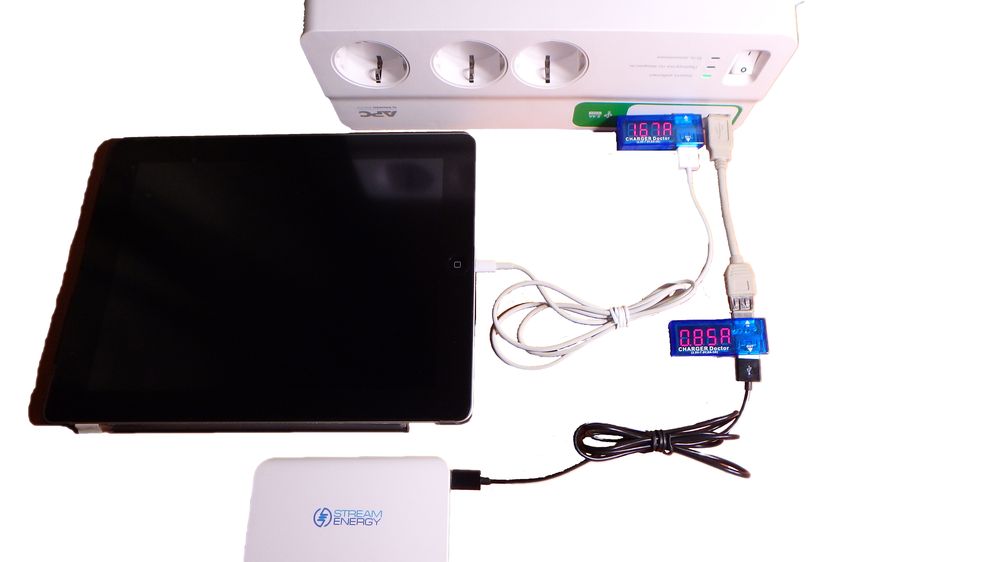

При одновременном подключении значения составили 1,67А. и 0,85А., что в сумме дает значение даже больше указанного производителем. Отличный результат.

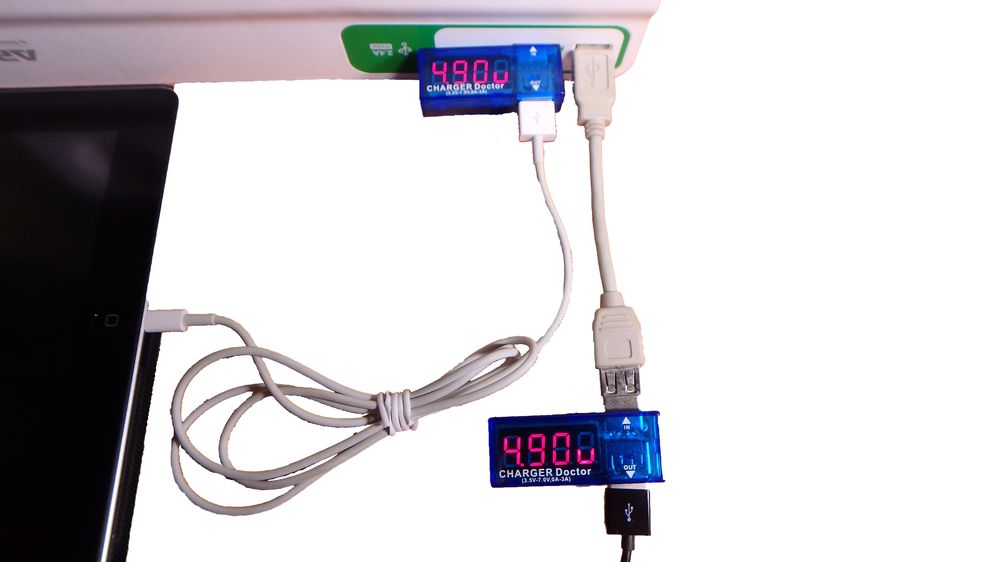

Напряжение при одновременном подключении составило 4,9-5В. Теперь подключаем устройства по очереди.

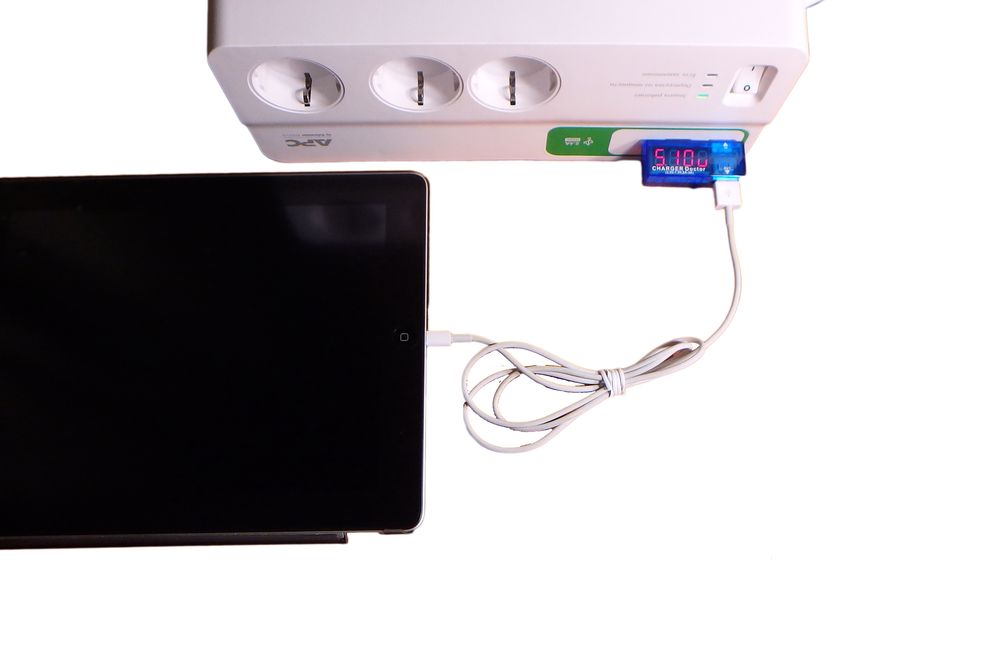

При подключении одного Apple iPad 4 ток заряда составил 2,18А. Это значит, что для полной зарядки планшета потребуется чуть больше 5 часов.

Напряжение при зарядке iPad 4 составило 5,1В. Теперь настало время Stream Energy.

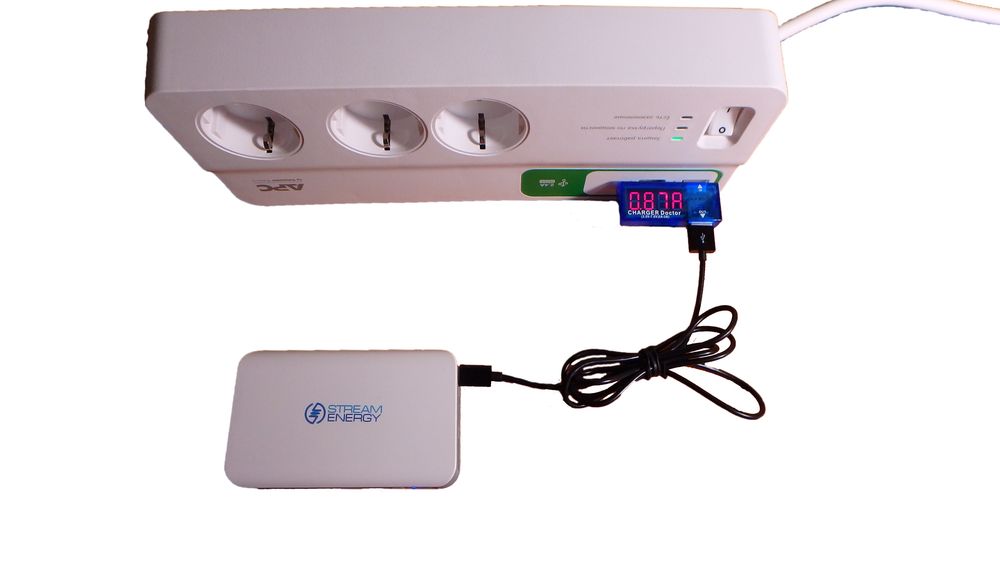

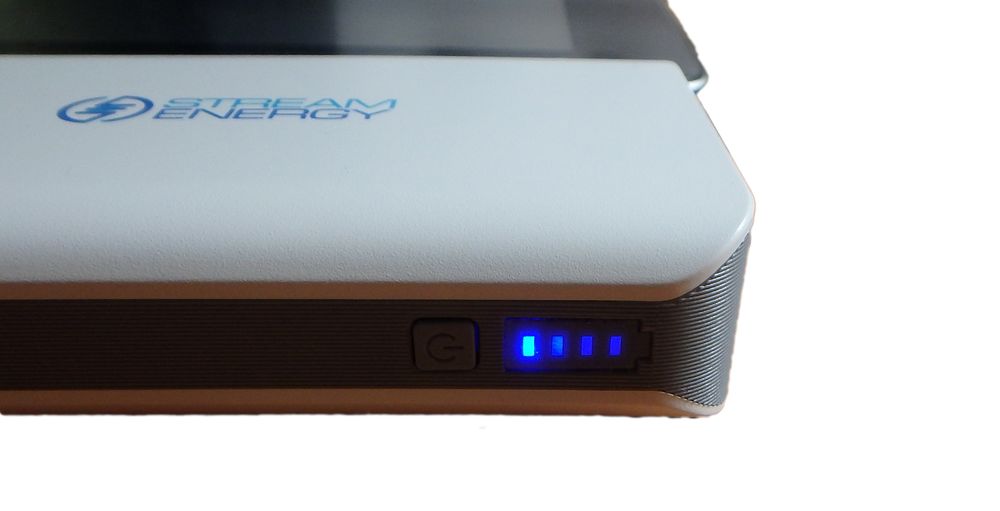

Ток заряда составил 0,87А, больше не позволяет контроллер самого устройства, для него это максимальное значение.

Напряжение при этом составило 4,95-5В.
В тестах PM6U-RS показал себя отлично, теперь переходим к вскрытию.

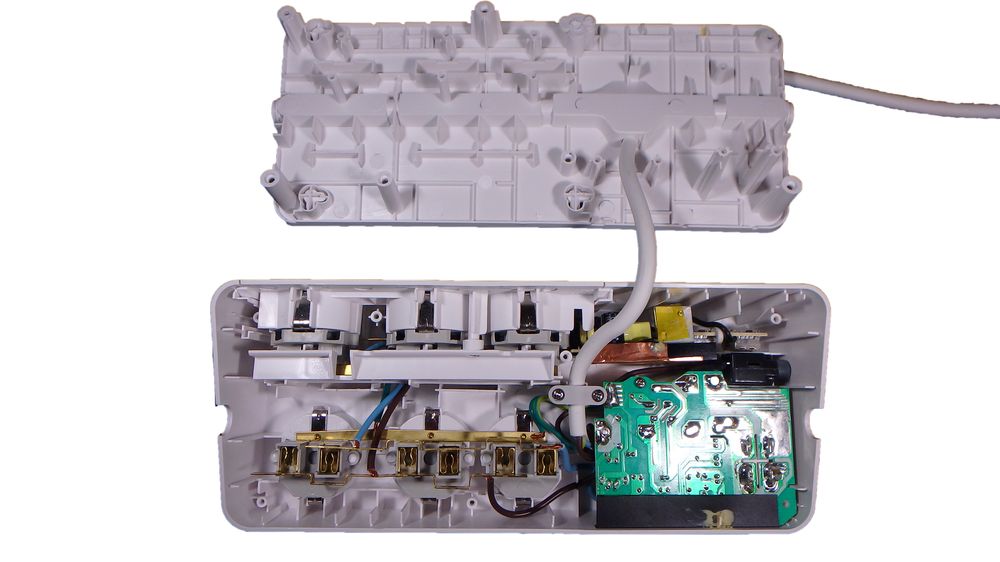

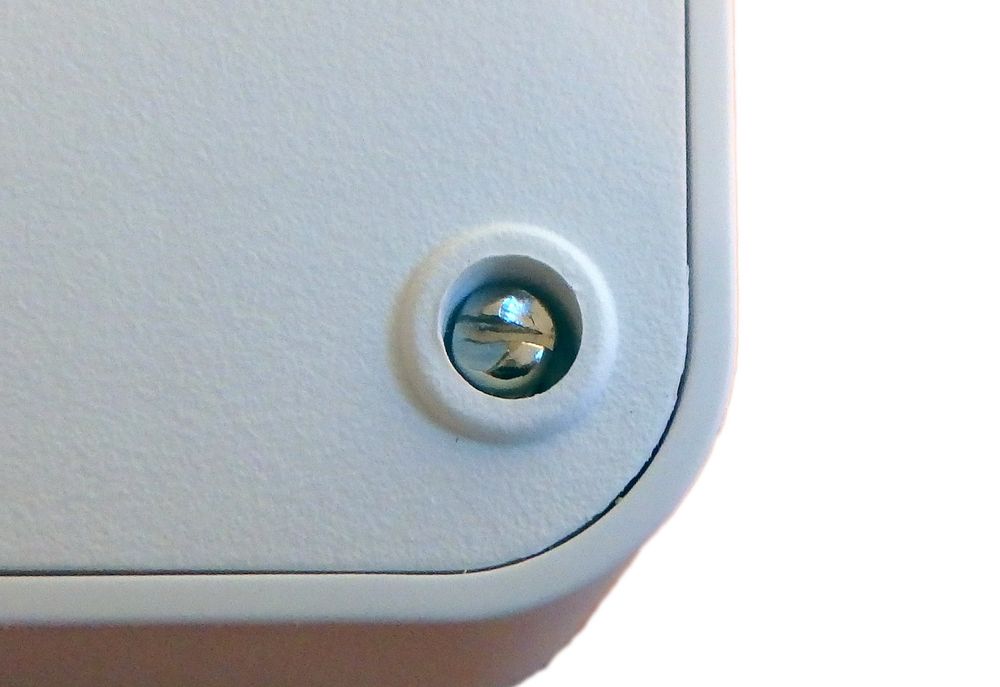

Соблюдая технику безопасности, откручиваем 7 винтов на обратной стороне фильтра. Часть из них имеет срезанные грани, чтобы ограничить доступ.

По качеству изготовления никаких претензий нет - все собрано на очень высоком уровне.


В фильтре используется многожильный медный кабель диаметром 2,1мм, который легко держит ток до 20А. Если учесть, что максимальный ток нагрузки, указанный производителем, составляет 10А, то такой запас надежности не может не радовать.

Заключение
Подводя итог, хочется отметить, что в APC SurgeArrest PM6U-RS продумана буквально каждая мелочь. Он отлично будет смотреться и в офисе, и дома, а главное: можно быть твердо уверенным, что он защитит подключенные к нему устройства. Слияние с компанией Schneider Electric никак не отразилось на качестве, и спустя десять лет APC является синонимом качества и надежности.
